Bir alt valf tedarikçisi olarak, genellikle alt valflerin uygulanması hakkında çeşitli teknik sorular sorulur. Sık sık ortaya çıkan bir soru, bir alt valfin dikey bir boru hattında kullanılıp kullanılamayacağıdır. Bu blog yazısında, bu konuyu ayrıntılı olarak araştıracağım, alt valflerin işlevselliğini, bunları dikey boru hatlarında kullanmanın fizibilitesini ve bazı önemli hususları tartışacağım.
Alt vanaları anlamak
İlk olarak, alt valfın ne olduğunu kısaca anlayalım. Alt valf, tipik olarak bir pompalama sistemindeki bir emme borusunun alt ucuna monte edilmiş bir kontrol valfi türüdür. Birincil işlevi, pompa durdurulduğunda sıvının geri akışını önlemek, böylece emme borusunu hazır tutmaktır. Bu çok önemlidir, çünkü pompayı her başlatıldığında yeniden oluşturma ihtiyacını ortadan kaldırarak zaman ve çaba tasarrufu sağlar.

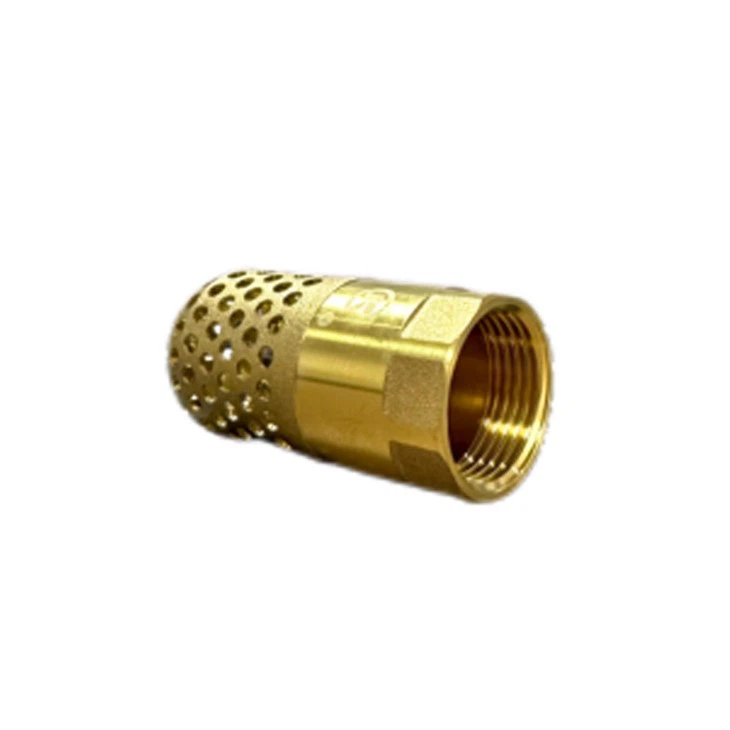

Alt valfler pirinç, paslanmaz çelik ve dökme demir gibi farklı malzemelerde gelir. Örneğin,Pirinç alt valfkorozyonu - direnci ve nispeten düşük maliyet nedeniyle popülerdir. Su temini sistemleri, tarımsal sulama ve küçük ölçekli endüstriyel pompalama gibi çok çeşitli uygulamalar için uygundur.
Yatay bir boru hattındaki işlevsellik
Yatay bir boru hattında, bir alt valfin çalışması basittir. Pompa başladığında, borunun içi ile sıvı kaynak arasındaki basınç farkı valfin açılmasına neden olur ve sıvının emme borusuna akmasına izin verir. Pompa durduğunda, borudaki sıvının ağırlığı ve sıvı kaynağından gelen ters basınç valfi kapatmaya zorlayarak geri akışı önler.
Bir alt valf dikey bir boru hattında kullanılabilir mi?
Kısa cevap evet, bir alt valf dikey bir boru hattında kullanılabilir, ancak dikkate alınması gereken birkaç faktör vardır.
Dikey boru hattında bir alt valf kullanmanın avantajları
- Hazırlama bakımı: Yatay boru hatlarına benzer şekilde, dikey bir boru hattında, bir alt valf pompanın asalını korumaya yardımcı olur. Bu özellikle pompanın sıvı kaynağının üzerinde bulunduğu uygulamalarda önemlidir. Örneğin, bir binanın pompanın daha yüksek bir zeminde olduğu ve bir bodrum tankından su çektiği su tedarik sisteminde, alt valf, emme borusunun suyla doldurulmasını sağlar ve hızlı ve verimli pompa başlamasını sağlar.
- Hava tuzağını önlemek: Dikey bir boru hattında, hava pompada kavitasyona neden olabilecek sisteme kolayca girebilir. Bir alt valf, pompa çalışmadığında havanın emme borusuna girmesini önlemek için bir bariyer görevi görebilir, bu da kavitasyon riskini azaltır ve pompanın ömrünü uzatır.
Zorluklar ve düşünceler
- Valf tasarımı ve yönü: Dikey bir boru hattında, alt valfın yönü çok önemlidir. Valf, uygun açma ve kapanmaya izin verecek şekilde monte edilmelidir. Bazı alt valfler, ağırlıklı disk veya yay destekli kapanma mekanizması gibi özelliklerle dikey uygulamalar için özel olarak tasarlanmıştır. Bu tasarımlar, pompa durduğunda valfin yerçekimi kuvvetine ve sıvının yukarı doğru akışına karşı etkili bir şekilde kapanmasını sağlar. Örneğin, diskin sıkıca kapandığından emin olmak için uygun bir açı ayarı ile bir salıncak alt valfinin takılması gerekebilir.
- Akış direnci: Dikey boru hatları yatay olanlara kıyasla farklı akış özelliklerine sahip olabilir. Dikey bir boru hattındaki sıvı kolonun yüksekliği ek hidrostatik basınç oluşturur. Bu, alt valfın aşırı akış direncine neden olmadan bu basınca dayanabilmesi gerektiği anlamına gelir. Akış direnci çok yüksekse, pompanın verimliliğini azaltabilir ve enerji tüketimini artırabilir.
- Enkaz ve tortu: Dikey bir boru hattında, enkaz ve tortu alt valfte birikebilir. Bu, valfin düzgün kapanmasını önleyerek geri akışa ve asal kaybına yol açabilir. Valf ve emme borusunun temizlenmesi gibi düzenli bakım, alt valfin uygun şekilde çalışmasını sağlamak için gereklidir. Ek olarak, büyük kalıntıları filtrelemek için alt valfin yukarısına bir süzgeç takılabilir.
Farklı uygulamalar için özel hususlar
- Endüstriyel uygulamalar: Endüstriyel ortamlarda, dikey boru hatları genellikle kimyasal işleme tesislerinde, rafinerilerde ve enerji santrallerinde kullanılır. Pompalanan sıvılar aşındırıcı, viskoz veya aşındırıcı parçacıklar içerebilir. Bu gibi durumlarda, alt valf malzemesi seçimi kritiktir. Örneğin, paslanmaz - çelik alt valf aşındırıcı sıvılar için daha uygun olabilirken, aşındırıcı sıvılar için sertleştirilmiş bir koltuklu bir valf gerekebilir.
- Tarımsal Uygulamalar: Tarımsal sulama sistemlerinde, dikey boru hatları kuyulardan veya havuzlardan su çekmek için yaygın olarak kullanılır. Su kaynağı önemli miktarda tortu ve organik madde içerebilir. Kendini temizleme mekanizmasına veya büyük bir açılış tasarımına sahip bir alt valf, tıkanmayı önlemek için bu uygulamalarda faydalı olabilir.
Vaka çalışmaları
Dikey boru hatlarında alt valflerin kullanımını göstermek için birkaç gerçek dünya örneğine bakalım.
- Su arıtma tesisi: Bir su arıtma tesisinde, bir depolama tankından bir arıtma ünitesine su aktarmak için dikey bir boru hattı kullanıldı. Emme borusunun altına pirinç bir alt valf takıldı. Valf, yay destekli kapanma mekanizması ile dikey uygulamalar için özel olarak tasarlanmıştır. Bu, valfin dikey boru hattının yüksek hidrostatik basıncı altında bile sıkıca kapatılmasını sağladı. Sonuç olarak, pompa asalını korudu ve tedavi süreci, pompa hazırlama veya hava tuzağı ile ilgili herhangi bir sorun olmadan sorunsuz bir şekilde çalıştı.
- Yüksek Yüksek Yüksek Bina Su Temini: Yüksek bir binada, su temini pompası en üst katta bulunuyordu ve su kaynağı toprak seviyesi bir rezervuardı. Dikey emme borusunun ucuna bir alt valf takıldı. Valf, binanın üst katlarına hızlı ve güvenilir su temini sağlayarak pompanın asalını korumaya yardımcı oldu. Valf temizliği ve muayene dahil olmak üzere düzenli bakım, uygun çalışmasını sağlamak için gerçekleştirilmiştir.
Çözüm
Sonuç olarak, dikey bir boru hattında bir alt valf kullanmakla ilgili zorluklar olsa da, uygun tasarım, kurulum ve bakım ile, bir pompalama sisteminde değerli bir bileşen olabilir. İster küçük - ölçekli bir tarımsal uygulama ister büyük ölçekli bir endüstriyel proje ile uğraşıyor olun, bir alt valf pompanızın verimliliğini ve güvenilirliğini artırmaya yardımcı olabilir.
Dikey boru hattı projenizde bir alt valf kullanmayı düşünüyorsanız, özel gereksinimlerinizi tartışmak için ulaşmanızı öneririm. Dahil olmak üzere çok çeşitli alt valfler sunuyoruz.Pirinç alt valfve uzman ekibimiz size ihtiyaçlarınız için en iyi çözümleri sağlayabilir. Bir tedarik tartışması başlatmak ve uygulamanız için mükemmel alt valf bulmak için bugün bize ulaşın.
Referanslar
- Igor J. Karasik ve ark.
- "Valve El Kitabı: İlkeler ve Uygulamalar" J. Paul Tullis.
- Pompa ve valf kurulumu için endüstri standartları ve yönergeleri.
