Selam! Bir kontrol vanası tedarikçisi olarak bana sık sık kontrol vanası için konumlayıcının nasıl kalibre edileceği soruluyor. Bu, kontrol vananızın en iyi şekilde çalışmasını, doğru ve güvenilir performans sunmasını sağlayan çok önemli bir süreçtir. O halde hemen konuya girelim ve bir kontrol valfi için konumlayıcının kalibre edilmesiyle ilgili adımları inceleyelim.
Kalibrasyon Neden Önemlidir?
Öncelikle kalibrasyonun neden bu kadar önemli olduğundan bahsedelim. Bir kontrol valfi konumlayıcı, bir kontrol sinyaline yanıt olarak valf tapasının veya diskinin doğru şekilde konumlandırılmasından sorumludur. Pozisyoner doğru şekilde kalibre edilmezse valf istendiği gibi açılıp kapanmayabilir; bu da hatalı akış kontrolü, proses istikrarsızlığı ve hatta ekipman hasarı gibi sorunlara yol açabilir. Konumlandırıcıyı kalibre ederek, vananın kontrol sinyaline hassas bir şekilde yanıt vermesini, optimum proses koşullarının korunmasını ve ileride maliyetli sorunların önlenmesini sağlayabilirsiniz.
İhtiyacınız Olan Araçlar
Kalibrasyon işlemine başlamadan önce birkaç temel aracı toplamanız gerekir. Genellikle ihtiyacınız olacak şeyler:
- Basınç göstergesi: Pozisyonerin giriş ve çıkış basınçlarını ölçmek için.
- Multimetre: Kontrolörden gelen giriş sinyali ve konumlayıcıdan gelen geri besleme sinyali gibi elektrik sinyallerini ölçmek için.
- Tornavidalar ve anahtarlar: Konumlandırıcının ayar vidalarını ve montaj donanımını ayarlamak için.
- Test sinyali üreteci: Kalibrasyon amacıyla bilinen bir giriş sinyali oluşturmak.
Adım 1: Vanayı ve Konumlandırıcıyı Hazırlayın
Bir konumlayıcıyı kalibre etmenin ilk adımı, valfi ve konumlayıcıyı kalibrasyon işlemi için hazırlamaktır. İşte yapmanız gerekenler:
- Vanayı izole edin: Giriş ve çıkış yönündeki kesme vanalarını kapatarak vananın prosesten izole edildiğinden emin olun. Bu, kalibrasyon işlemi sırasında vanadan herhangi bir akışın olmasını önleyecektir.
- Valf konumunu kontrol edin: Kalibrasyon prosedürüne bağlı olarak vananın tamamen kapalı veya tamamen açık olduğundan emin olun. Bazı pozisyonerler kalibrasyon sırasında vananın belirli bir pozisyonda olmasını gerektirir.
- Konumlandırıcıyı inceleyin: Pozisyonerde gözle görülür herhangi bir hasar veya aşınma belirtisi olup olmadığını kontrol edin. Tüm bağlantıların sağlam olduğundan ve konumlayıcının valf aktüatörüne düzgün şekilde monte edildiğinden emin olun.
Adım 2: Test Ekipmanını Bağlayın
Valf ve konumlayıcı hazırlandıktan sonra test ekipmanını bağlama zamanı gelir. Bunu nasıl yapacağınız aşağıda açıklanmıştır:
- Basınç göstergesini bağlayın: Manometreyi konumlayıcının giriş ve çıkış portlarına bağlayın. Bu, kalibrasyon işlemi sırasında basınçları ölçmenize olanak tanır.
- Multimetreyi bağlayın: Multimetreyi konumlayıcının giriş ve geri besleme sinyali terminallerine bağlayın. Bu, elektrik sinyallerini ölçmenize ve bunların belirtilen aralıkta olduğundan emin olmanıza olanak tanır.
- Test sinyali üretecini bağlayın: Test sinyali üretecini konumlayıcının giriş sinyali terminaline bağlayın. Bu, kalibrasyon amacıyla bilinen bir giriş sinyali oluşturmanıza olanak tanır.
Adım 3: Sıfır ve Açıklık Ayarı
Kalibrasyon sürecindeki bir sonraki adım sıfır ve aralık ayarını gerçekleştirmektir. Sıfır ayarı, giriş sinyali sıfır olduğunda konumlayıcının çıkışını sıfıra ayarlarken aralık ayarı, giriş sinyali maksimum değerinde olduğunda konumlayıcının çıkışını maksimum değerine ayarlar. Bunu nasıl yapacağınız aşağıda açıklanmıştır:
- Sıfır ayarı: Test sinyali üretecini sıfıra ayarlayın ve konumlayıcı üzerindeki sıfır ayar vidasını vana hareket etmeye başlayana kadar ayarlayın. Ardından, vana tamamen kapanana veya istenen sıfır konumuna gelene kadar sıfır ayarına ince ayar yapın.
- Açıklık ayarı: Test sinyali üretecini maksimum değerine ayarlayın ve vana tamamen açılıncaya veya istenen maksimum konuma gelinceye kadar konumlayıcı üzerindeki aralık ayar vidasını ayarlayın. Ardından vana istenen konuma ulaşana kadar aralık ayarına ince ayar yapın.
Adım 4: Doğrusallık Kontrolü
Sıfır ve aralık ayarını yaptıktan sonra konumlayıcının doğrusallığını kontrol etmek önemlidir. Doğrusallık, giriş sinyali ile valf konumu arasındaki ilişkiyi ifade eder. Doğrusal konumlayıcı, giriş sinyalindeki belirli bir değişiklik için valf konumunda orantılı bir değişiklik üretecektir. Doğrusallığın nasıl kontrol edileceği aşağıda açıklanmıştır:
- Bir dizi giriş sinyali oluşturun: Sıfırdan başlayarak maksimum değere kadar düzenli aralıklarla bir dizi giriş sinyali oluşturmak için test sinyali oluşturucuyu kullanın.
- Valf konumunu ölçün: Her giriş sinyali için, bir konum göstergesi veya ölçüm cihazı kullanarak karşılık gelen valf konumunu ölçün.
- Verilerin grafiğini çizin: Giriş sinyallerini x eksenine ve valf konumlarını y eksenine çizin. Ortaya çıkan grafik doğrusallığı gösteren düz bir çizgi olmalıdır. Grafik düz bir çizgiden sapıyorsa konumlayıcıda daha fazla ayarlama yapmanız gerekebilir.
Adım 5: Son Kontroller ve Doğrulama
Kalibrasyon sürecini tamamladıktan sonra konumlayıcının doğru şekilde kalibre edildiğinden emin olmak için bazı son kontroller ve doğrulamalar yapmanız önemlidir. İşte yapmanız gerekenler:
- Valf çalışmasını kontrol edin: Sorunsuz çalıştığından ve kontrol sinyaline doğru yanıt verdiğinden emin olmak için vanayı birkaç kez açıp kapatın.
- Giriş ve çıkış sinyallerini doğrulayın: Giriş ve çıkış sinyallerinin belirtilen aralıkta olduğunu doğrulamak için multimetreyi kullanın.
- Pozisyonerin doğruluğunu kontrol edin: Konumlandırıcının doğruluğunu doğrulamak için bir kalibrasyon sertifikası veya referans standardı kullanın. Pozisyonerin doğruluğu belirtilen aralıkta değilse kalibrasyon işlemini tekrarlamanız gerekebilir.
Çözüm
Bir kontrol vanası için konumlayıcının kalibre edilmesi, vananın en iyi şekilde çalışmasını sağlayan kritik bir süreçtir. Bu blog yazısında özetlenen adımları takip ederek konumlayıcınızı doğru ve verimli bir şekilde kalibre ederek optimum performans ve güvenilirliği sağlayabilirsiniz. Kalibrasyonla ilgili herhangi bir sorunuz varsa veya daha fazla yardıma ihtiyacınız varsa bizimle iletişime geçmekten çekinmeyin. Kontrol vanalarınızdan en iyi şekilde yararlanmanıza yardımcı olmak için buradayız.

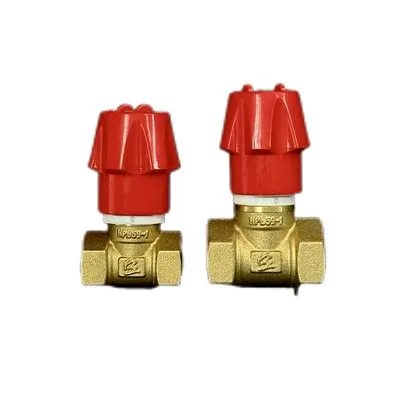

Yüksek kaliteli kontrol vanaları pazarındaysanız, ürünlerimize göz atınPirinç Isıtma Manuel Kontrol VanasıVeKilitleme Kontrol Vanası. Bu vanalar çeşitli uygulamalarda güvenilir ve hassas kontrol sağlamak üzere tasarlanmıştır. Özel gereksinimlerinizi görüşmek ve ürünlerimiz hakkında daha fazla bilgi edinmek için bugün bizimle iletişime geçin. Sizinle çalışmayı sabırsızlıkla bekliyoruz!
Referanslar
- Kontrol Vanası El Kitabı, Emerson Süreç Yönetimi
- Enstrümantasyon ve Kontrol Sistemleri, John Bird
